Gięcie blach to jeden z kluczowych procesów w obróbce metalu, który pozwala przekształcić płaski arkusz blachy w funkcjonalny element konstrukcyjny. Gięcie jest jednym z kluczowych etapów w obróbce blach, obejmującym różne techniki i metody. Dzięki nowoczesnym technologiom i precyzyjnym maszynom możliwe jest uzyskanie niemal dowolnego kształtu elementu, niezależnie od stopnia skomplikowania. Proces ten dotyczy blach wykonanych z różnych materiałów, takich jak stal, aluminium czy inne metale.
Czego dowiesz się z tego artykułu?
- Czym jest gięcie blach i na czym polega ten proces
- Jakie są etapy i zasady gięcia blachy
- Jakie maszyny i technologie są wykorzystywane w gięciu blach
- Przykłady zastosowań gięcia blach w różnych branżach
- Jak przebiega proces gięcia blach w firmie KART-MAP
- Rodzaje materiałów i kształtów możliwych do uzyskania dzięki gięciu
- Dlaczego warto korzystać z profesjonalnych usług gięcia blach
- Na co zwrócić uwagę, zlecając gięcie blach
- Najczęściej zadawane pytania dotyczące gięcia blach
Najważniejsze informacje
Zanim zagłębimy się w szczegóły, oto kluczowe wnioski z tego artykułu:
- Gięcie blachy to metoda plastycznej obróbki metalu polegająca na trwałym odkształceniu arkusza blachy bez usuwania materiału – zmienia się krzywizna i kąt, ale zachowana zostaje ciągłość struktury. Proces ten opiera się na użyciu specjalistycznych narzędzi i maszyn, które umożliwiają precyzyjne formowanie materiału.
- W KART-MAP wykorzystujemy elektryczne prasy krawędziowe LVD o sile nacisku 135 ton, z maksymalną długością gięcia 3000 mm i zakresem grubości blachy 0,5-15 mm
- System laserowego pomiaru kąta Easy-Form oraz sterowanie numeryczne CNC zapewniają wysoką precyzję i powtarzalność każdego elementu, umożliwiając nadanie elementom określonego kształtu zgodnie z wymaganiami projektu.
- Proces gięcia blach znajduje szerokie zastosowanie w produkcji mebli metalowych, elementów konstrukcyjnych, zadaszeń, rynien oraz komponentów dla branży motoryzacyjnej i przemysłowej
- Oferujemy pełne wsparcie inżynierskie – od analizy projektu, przez optymalizację pod technologię gięcia, aż po wykończenie i malowanie proszkowe. Oprócz gięcia stosuje się także techniki takie jak zwijanie, które pozwalają na uzyskanie trwałych i skomplikowanych form.
Gięcie blach – na czym polega ten proces?
Na czym polega gięcie blach? To precyzyjna technika, w której płaski arkusz blachy jest trwale odkształcany poprzez zastosowanie kontrolowanej siły mechanicznej. W przeciwieństwie do cięcia, materiał nie jest usuwany – zmienia się jedynie jego krzywizna i kąt, przy zachowaniu ciągłości struktury.
Proces gięcia blach składa się z trzech etapów:
- Faza sprężysta – materiał odkształca się tymczasowo pod wpływem siły
- Faza plastyczna – następuje trwałe odkształcenie, gdy naprężenia przekraczają granicę plastyczności
- Faza utrwalenia – element jest utrzymywany w pożądanym kształcie
W procesie gięcia jedna część blachy jest rozciągana (strona zewnętrzna), druga ściskana (strona wewnętrzna), a między nimi znajduje się warstwa obojętna, gdzie właściwości materiału pozostają niezmienione.
Istotnym zjawiskiem jest sprężynowanie – częściowy powrót materiału do pierwotnego kształtu po usunięciu siły. Nowoczesne maszyny sterowane komputerowo automatycznie kompensują ten efekt, korygując kąt gięcia w programie. Dzięki temu operator maszyny uzyskuje dokładnie taki kąt, jaki został zaprojektowany.
Gięcie poprzedza zazwyczaj cięcie (laserowe lub wykrawanie), a po nim następuje szlifowanie krawędzi i malowanie powierzchni.

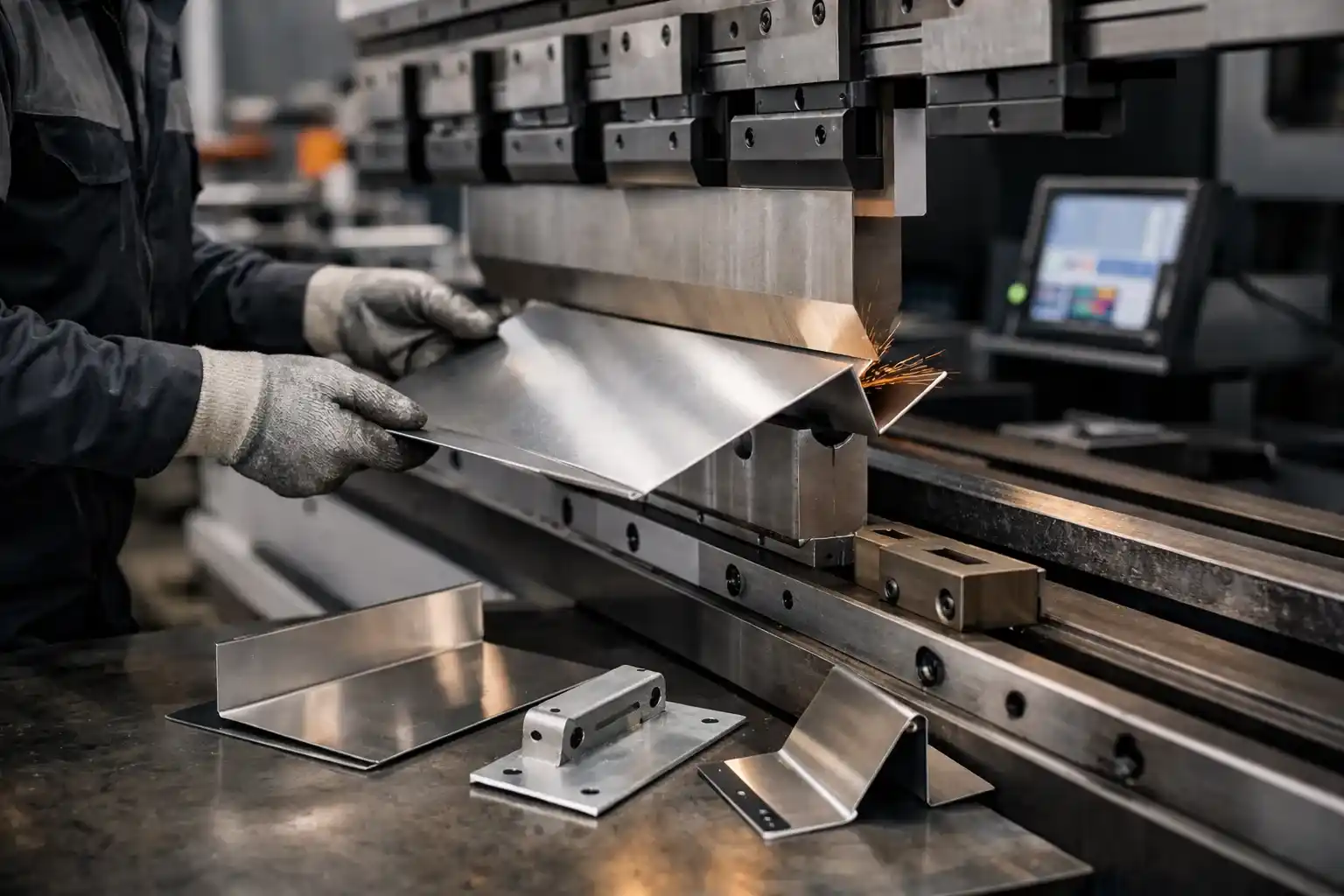

Prasy krawędziowe w gięciu blach – kluczowe maszyny i ich rola
Prasy krawędziowe to serce każdego nowoczesnego zakładu zajmującego się gięciem blach. To właśnie te maszyny odpowiadają za precyzyjne i powtarzalne kształtowanie arkusza blachy, nadając mu określony, trwały kształt bez naruszania jego właściwości fizycznych. W procesie gięcia blach ogromne znaczenie mają właściwości materiału – zarówno grubość blachy, jak i promień gięcia czy kierunek walcowania wpływają na końcowy efekt oraz trwałość odkształcenia.
Prasy krawędziowe dzielą się na różne typy, w tym hydrauliczne, mechaniczne i elektryczne, co wpływa na ich zastosowanie i wydajność.

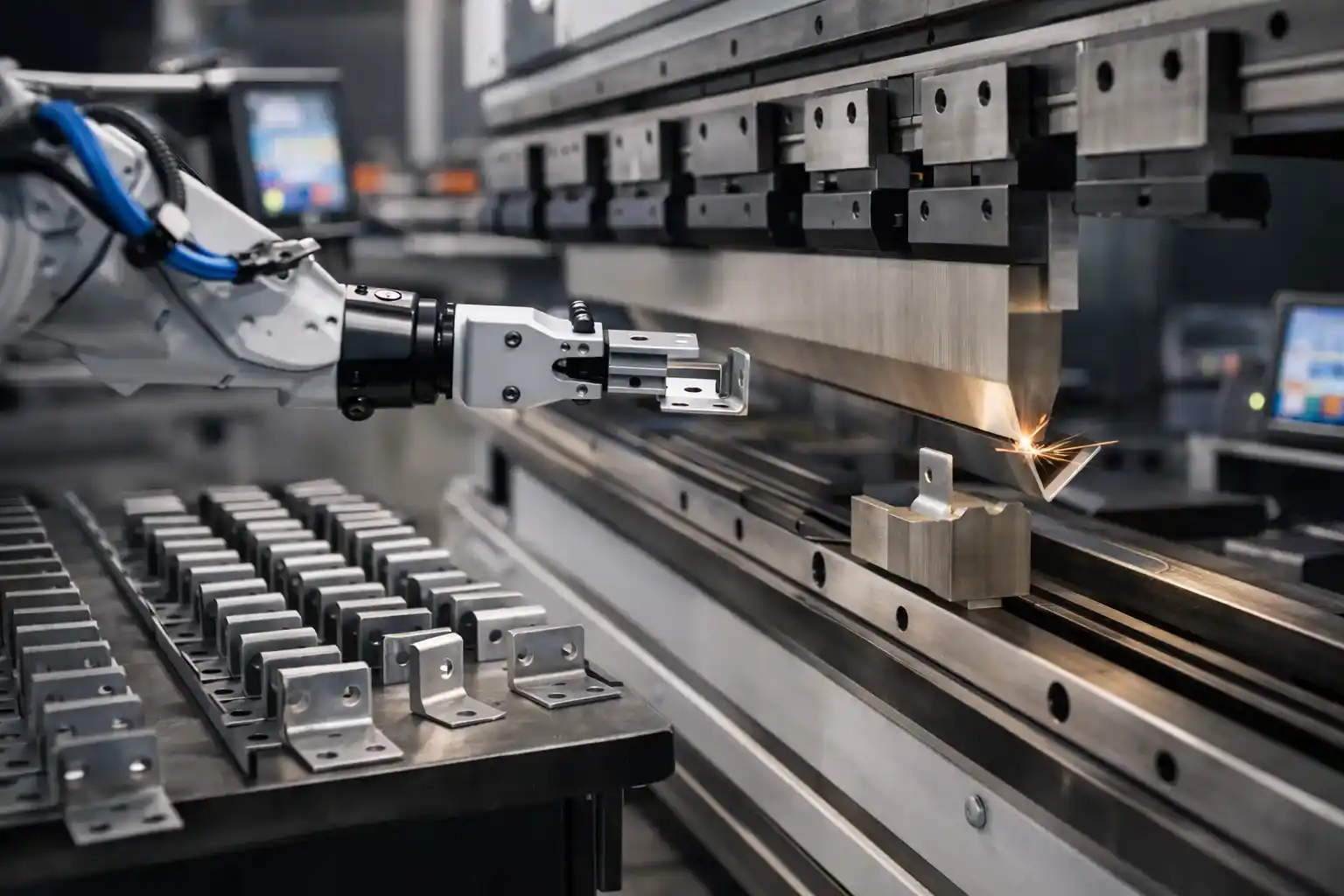

W przypadku produkcji seryjnej, gdzie liczy się nie tylko jakość, ale i powtarzalność każdego detalu, prasy krawędziowe sterowane komputerowo (CNC) zapewniają wysoką precyzję i minimalizują ryzyko strat materiału. Dzięki zaawansowanym systemom kontroli, każda operacja gięcia przebiega według ściśle określonych parametrów, co pozwala uzyskać identyczne elementy nawet w dużych seriach produkcyjnych. To szczególnie ważne w branży samochodowej czy budowlanej, gdzie każdy milimetr ma znaczenie dla bezpieczeństwa i funkcjonalności konstrukcji.
Proces gięcia blach na prasie krawędziowej składa się z trzech etapów: początkowego odkształcenia sprężystego, przejścia w fazę plastyczną oraz utrwalenia pożądanego kształtu. Maszyny przeciągające oraz specjalistyczne narzędzia pozwalają na formowanie zarówno prostych profili, jak i bardziej złożonych elementów konstrukcyjnych, takich jak obudowy, rury czy profile o nietypowych przekrojach. Właściwości plastyczne materiału są tu kluczowe – odpowiedni dobór parametrów gięcia pozwala uniknąć pęknięć, deformacji czy innych uszkodzeń materiału. Prasy hydrauliczne charakteryzują się dużą siłą nacisku, co jest szczególnie istotne przy gięciu grubych i długich blach.
Operator maszyny odgrywa istotną rolę w całym procesie – to on ustawia parametry gięcia, nadzoruje przebieg pracy i dba o to, by każdy element spełniał wymagania techniczne. W rozbudowanych zakładach przemysłowych stosuje się różne rodzaje pras krawędziowych, dostosowane do obróbki blach stalowych, aluminiowych i innych materiałów o zróżnicowanej grubości. Dzięki temu możliwe jest uzyskanie dowolnego kształtu i kąta gięcia, zgodnie z indywidualnymi potrzebami klienta. Maszyny do gięcia blach, takie jak prasy krawędziowe, oferują wysoką precyzję i powtarzalność, co jest kluczowe w produkcji seryjnej.
Nowoczesne prasy krawędziowe zapewniają nie tylko wysoką precyzję, ale także elastyczność produkcji – od pojedynczych prototypów po wielotysięczne serie. Minimalizacja strat materiału, szybka zmiana ustawień oraz możliwość realizacji nawet najbardziej skomplikowanych projektów sprawiają, że gięcie blach z wykorzystaniem tych maszyn znajduje szerokie zastosowanie w produkcji elementów konstrukcyjnych dla branży budowlanej, motoryzacyjnej i wielu innych sektorów przemysłu. Dzięki temu gięcie blachy staje się procesem nie tylko efektywnym, ale i niezwykle wszechstronnym, pozwalającym na realizację nawet najbardziej wymagających zleceń.
Jakie możliwości daje gięcie blach? Zastosowanie w praktyce
Gięcie blach stalowych otwiera szerokie możliwości produkcyjne w wielu branżach. Oto konkretne przykłady zastosowań:
Produkcja mebli metalowych:
- Szafy biurowe i szafy BHP
- Regały magazynowe i półki
- Stoły warsztatowe i stoły do warsztatu
- Szuflady, obudowy i elementy wzmacniające
Branża budowlana:
- Blachodachówka i blacha trapezowa
- Obróbki krawędzi dachów przy układaniu dachu
- Profile elewacyjne i elementy wykończeniowe
- Parapety zewnętrzne i wewnętrzne
Zadaszenia i konstrukcje:
- Wiaty parkingowe i przystanki autobusowe
- Daszki nad wejściami
- Wiaty rowerowe i garażowe
Zastosowania przemysłowe:
- Branża samochodowa – osłony, uchwyty, wsporniki
- Kolej – elementy poszyć i wyposażenia
- Elektronika – obudowy rozdzielnic i szaf sterowniczych
- Rynny i maskownice instalacji
Gięcie pozwala łączyć funkcję nośną, ochronną i estetyczną w jednym detalu, co ogranicza liczbę części i zmniejsza złożoność montażu.
Materiały stosowane w gięciu blach – co warto wiedzieć?
Dobór odpowiedniego materiału to jeden z najważniejszych etapów w procesie gięcia blachy. Właściwości materiału, takie jak grubość, promień gięcia czy kierunek walcowania, mają ogromne znaczenie dla końcowego efektu oraz trwałości i jakości produkowanych elementów konstrukcyjnych. W praktyce, w gięciu blach najczęściej wykorzystuje się stal, aluminium oraz stal nierdzewną – każdy z tych materiałów posiada unikalne cechy, które wpływają na przebieg procesu gięcia i możliwości technologiczne.
Blachy stalowe to najpopularniejszy wybór w branży budowlanej i przemysłowej. Ich wysoka wytrzymałość oraz dobre właściwości plastyczne pozwalają na uzyskanie precyzyjnych kształtów nawet przy dużych grubościach. W zależności od zastosowania, stosuje się różne gatunki stali – od konstrukcyjnej, przez ocynkowaną, aż po stal nierdzewną, która zapewnia odporność na korozję i estetyczny wygląd. W przypadku produkcji seryjnej, stalowe blachy gwarantują powtarzalność i wysoką precyzję, szczególnie przy użyciu nowoczesnych pras krawędziowych sterowanych komputerowo.
Gięcie blach aluminiowych zyskuje na popularności tam, gdzie liczy się niska masa i odporność na czynniki atmosferyczne. Aluminium, dzięki swoim właściwościom, pozwala na formowanie elementów o skomplikowanych kształtach, jednak wymaga precyzyjnego doboru parametrów gięcia, aby uniknąć pęknięć czy odkształceń. W procesie gięcia blach aluminiowych kluczowe jest zastosowanie odpowiednich narzędzi oraz kontrola promienia gięcia, co pozwala zachować integralność materiału.
Stal nierdzewna to materiał wybierany wszędzie tam, gdzie wymagana jest najwyższa trwałość i odporność na korozję – na przykład w przemyśle spożywczym, chemicznym czy w produkcji elementów narażonych na trudne warunki środowiskowe. Gięcie blach nierdzewnych wymaga zastosowania maszyn o dużej sile nacisku oraz specjalistycznych narzędzi, które zapewniają wysoką precyzję i minimalizują ryzyko uszkodzenia powierzchni.
Niezależnie od rodzaju materiału, w procesie gięcia blachy należy uwzględnić takie czynniki jak grubość blachy, minimalny promień gięcia oraz kierunek walcowania. Te parametry wpływają na możliwość uzyskania określonego kształtu bez ryzyka pęknięć czy strat materiału. W przypadku produkcji seryjnej, zastosowanie maszyn przeciągających i giętarek CNC pozwala na zachowanie powtarzalności i wysokiej precyzji nawet przy dużych wolumenach produkcji elementów.
W branży budowlanej gięcie blachy jest nieodzownym procesem przy produkcji elementów konstrukcyjnych, takich jak profile, obudowy czy pokrycia dachowe. Odpowiedni dobór materiału i technologii gięcia pozwala nie tylko osiągnąć pożądany kształt, ale także zoptymalizować koszty produkcji i zminimalizować straty materiału.
Podsumowując, właściwości materiału, promień gięcia, grubość oraz kierunek walcowania to kluczowe aspekty, które należy brać pod uwagę w procesie gięcia blach. Dzięki nowoczesnym maszynom i doświadczeniu operatorów możliwe jest uzyskanie elementów o wysokiej precyzji i powtarzalności, niezależnie od skali produkcji. Właściwy wybór materiału i technologii to gwarancja trwałości, estetyki i funkcjonalności gotowych wyrobów.
Jak wygląda proces gięcia blach w KART-MAP?
W naszej ofercie znajdziesz kompleksową obsługę od projektu do gotowego elementu. Oto jak przebiega współpraca:
1. Analiza dokumentacji:
- Przyjmujemy rysunki w formatach DXF, DWG, STEP
- Przeprowadzamy konsultacje techniczne
- Proponujemy optymalizację pod kątem gięcia
2. Przygotowanie produkcji:
- Tworzenie modelu w oprogramowaniu CAD/CAM
- Programowanie kolejności gięć
- Dobór odpowiednich stempli i matryc
3. Parametry naszych maszyn LVD:
| Parametr | Wartość |
|---|---|
| Siła nacisku | 135 ton |
| Maksymalna długość | 3000 mm |
| Zakres grubości | 0,5-15 mm |
| Konfiguracja osi | 5 i 8 osi |

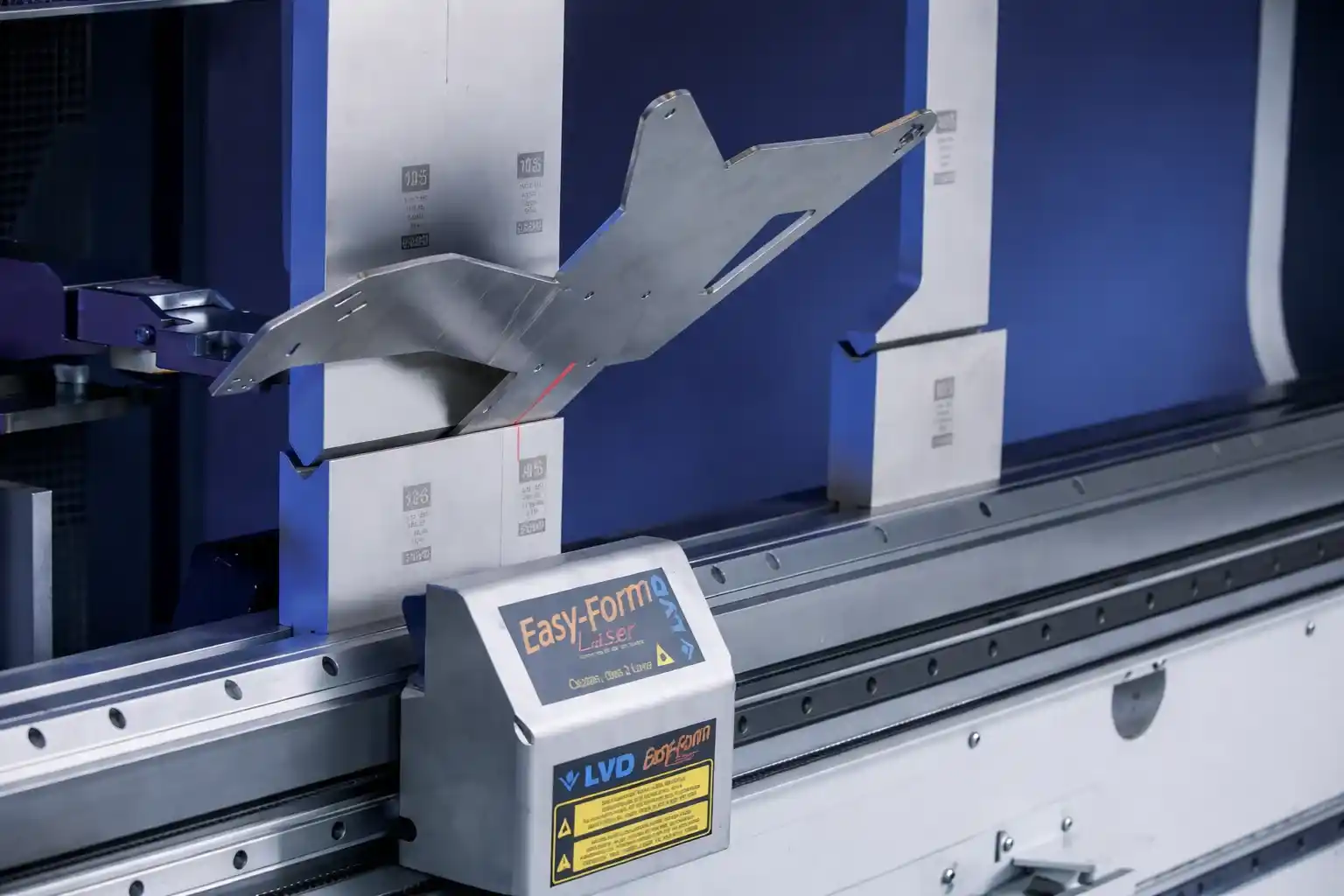

4. Kontrola jakości: Laserowy pomiar kąta gięcia Easy-Form monitoruje uzyskiwany kąt w czasie rzeczywistym i automatycznie koryguje pracę prasy. Doświadczeni operatorzy kontrolują pierwsze sztuki i nadzorują cały przebieg produkcji.
Po gięciu obrabiane elementy mogą być dalej przetwarzane – wiercone, spawane lub malowane proszkowo.
Rodzaje blach i kształtów możliwych do uzyskania
W zależności od rodzaju materiału i wymagań projektu, gięcie CNC pozwala uzyskać określony kształt elementów z różnych materiałów:
- Stal konstrukcyjna (czarna) – ekonomiczna, wymaga zabezpieczenia antykorozyjnego
- Stal ocynkowana – odporna na korozję, idealna na zewnątrz
- Stal nierdzewna – najwyższa trwałość w trudnych warunkach
- Aluminium – lekkie, wymaga dostosowanych parametrów
Grubość blachy (0,5-15 mm) oraz właściwości materiału determinują minimalny promień gięcia. W niektórych przypadkach zbyt mały promień może prowadzić do uszkodzenia materiału.
Typowe kształty uzyskiwane przez gięcie:
- Profile U, L, Z, ceowniki, kątowniki
- Obudowy skrzynkowe i zamknięte
- Kanały i rynny (w tym poprzez zwijanie, które umożliwia formowanie rur i kanałów)
- Elementy z wielokrotnymi gięciami pod dowolnym kątem
Właściwy projekt uwzględniający minimalne odległości między gięciami pozwala uniknąć pęknięć i deformacji.
Dlaczego warto postawić na profesjonalne gięcie blach?
Profesjonalne gięcie w rozbudowanych zakładach przemysłowych oferuje korzyści niedostępne przy metodach ręcznych:
- Precyzja i powtarzalność – sterowanie numeryczne i pomiar laserowy zapewniają dokładność ±0,5° dla kąta i ±0,1 mm dla wymiarów
- Oszczędność czasu i kosztów – mniej elementów konstrukcyjnych, mniej połączeń, krótszy montaż
- Bezpieczeństwo użytkowania – gładkie krawędzie bez ostrych załamań, co ma ogromne znaczenie w meblach do biur i zakładach przemysłowych
- Elastyczność produkcji – od prototypów po serie produkcyjne, w przypadku produkcji seryjnej koszty jednostkowe znacząco spadają
- Brak strat materiału – gięcie zachowuje całą objętość blachy
Na co zwrócić uwagę, zlecając gięcie blach?
Planując zlecenie, warto przygotować się odpowiednio:
Dokumentacja:
- Kompletne rysunki z wymiarowaniem
- Informacja o materiale i grubości
- Wymagane kąty gięcia i tolerancje
Przeznaczenie elementu:
- Środowisko pracy (wnętrze/zewnątrz, korozja)
- Obciążenia mechaniczne
- Wymagania estetyczne
Optymalizacja kosztów:
- Większe serie = niższy koszt jednostkowy
- Konsultacja z działem technicznym przed finalizacją projektu
- Uwzględnienie właściwości fizycznych i plastycznych materiału
Logistyka:
- Transport elementów do 3000 mm długości
- Odpowiednie pakowanie i zabezpieczenie
Zachęcamy do kontaktu z naszymi inżynierami już na etapie projektowania – pomożemy uniknąć kosztownych przeróbek.
FAQ – najczęściej zadawane pytania o gięcie blach
Jaką minimalną i maksymalną grubość blachy można zgiąć w KART-MAP?
Standardowo realizujemy gięcie blach o grubości od 0,5 mm do 15 mm, przy maksymalnej długości elementu do 3000 mm. W przypadku projektów nietypowych zachęcamy do kontaktu – indywidualnie ocenimy możliwości technologiczne dla Twojego zlecenia.
Czy mogę zlecić samo gięcie, jeśli mam już docięte elementy z blachy?
Tak, przyjmujemy do gięcia zarówno elementy przygotowane przez klienta, jak i blachy cięte w KART-MAP. Konieczne jest wcześniejsze uzgodnienie formatu półfabrykatów, aby materiał i wymiary były zgodne z możliwościami naszych urządzeń i nie wystąpiły problemy z mocowaniem na prasie krawędziowej.
Ile trwa realizacja zlecenia gięcia blach?
Termin zależy od różnych czynników: ilości elementów, stopnia skomplikowania gięć, dodatkowych operacji (spawanie, malowanie) oraz aktualnego obłożenia produkcji. Proste zlecenia realizujemy zwykle w kilka dni roboczych, większe serie wymagają indywidualnego harmonogramu.
Czy gięte elementy mogą być od razu malowane proszkowo?
Tak – po gięciu elementy są czyszczone i przygotowywane do lakierowania, a następnie malowane proszkowo na wybrany kolor z palety RAL. Połączenie gięcia i malowania w jednej firmie skraca czas realizacji i eliminuje ryzyko uszkodzeń podczas transportu między podwykonawcami.
Czy pomagacie w dopracowaniu projektu pod technologię gięcia?
Oczywiście – inżynierowie KART-MAP pomagają dostosować projekt do realnych możliwości formowania i wyginania metalu. Dzięki pracy w systemach CAD/CAM szybko sprawdzamy różne warianty i proponujemy rozwiązanie łączące wymagania konstrukcyjne z optymalnym kosztem produkcji elementów.
Jakie materiały można giąć w KART-MAP?
Realizujemy gięcie blach stalowych (konstrukcyjnych, ocynkowanych, nierdzewnych), aluminiowych oraz niektórych stopów metali. Każdy materiał wymaga indywidualnego doboru parametrów gięcia, aby zapewnić trwałość i estetykę detalu.
Czy gięcie blachy na zimno jest możliwe?
Tak, większość procesów gięcia odbywa się na zimno, co pozwala zachować właściwości plastyczne materiału oraz jego strukturę. Tylko w wyjątkowych przypadkach stosuje się gięcie na gorąco, np. przy bardzo grubych blachach.
Jakie są najczęstsze kształty uzyskiwane dzięki gięciu?
Najczęściej wykonujemy profile U, L, Z, kątowniki, ceowniki, obudowy skrzynkowe oraz elementy z wieloma gięciami pod dowolnym kątem, dostosowane do potrzeb klienta.
Czy można giąć blachy aluminiowe?
Tak, gięcie blach aluminiowych jest możliwe i wymaga odpowiedniego doboru parametrów, aby uniknąć uszkodzeń materiału i zachować jego właściwości.
Jakie są zalety gięcia blach CNC?
Gięcie blach CNC zapewnia wysoką precyzję, powtarzalność i możliwość realizacji skomplikowanych kształtów. Dzięki sterowaniu numerycznemu można łatwo modyfikować parametry i szybko dostosować produkcję do nowych wymagań.
