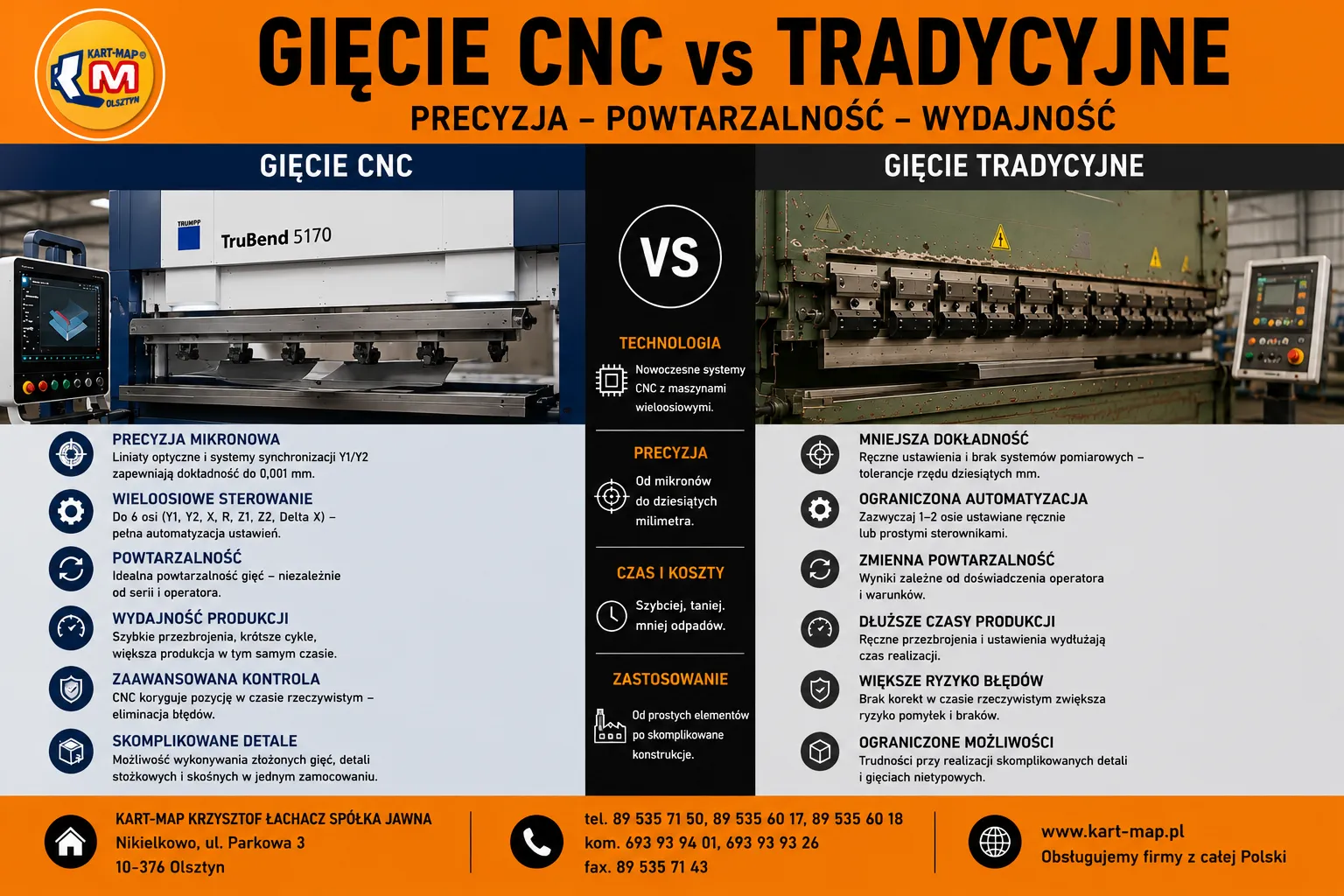

Porównanie gięcie CNC vs tradycyjne to w rzeczywistości zestawienie dwóch odmiennych filozofii produkcyjnych. Metoda tradycyjna, oparta na mechanicznych lub prostych hydraulicznych prasach z ręcznym pozycjonowaniem zderzaków, nakłada poważne ograniczenia w zakresie powtarzalności, czasu przezbrojeń oraz geometrii wykonywanych detali. Z kolei nowoczesne gięcie CNC pozwala na pełną powtarzalność mikronową, optymalizację kosztów jednostkowych oraz realizację skomplikowanych projektów wielogiętowych w jednym cyklu produkcyjnym.
Dla firm poszukujących najwyższej jakości, kluczowe znaczenie ma wybór partnera dysponującego zaawansowanym parkiem maszynowym. Profesjonalne gięcie blach realizowane przez ekspertów z firmy Kart-Map to gwarancja zgodności z rygorystycznymi normami przemysłowymi, niezależnie od wolumenu zamówienia.
Współczesny przemysł wytwórczy nie toleruje błędów wymiarowych, nadmiaru odpadów surowcowych ani opóźnień w łańcuchu dostaw. Przejście od tradycyjnych, rzemieślniczych metod kształtowania metalu do zaawansowanych systemów sterowanych numerycznie (CNC) zrewolucjonizowało architekturę procesów produkcyjnych. Plastyczna obróbka blach przestała być domeną wyłącznie manualnych zdolności operatora, stając się precyzyjną nauką inżynieryjną, w której kluczową rolę odgrywają algorytmy matematyczne, zaawansowana mechanika płynów oraz fizyka ciała stałego.
1. Zaawansowana anatomia prasy krawędziowej CNC
Aby zrozumieć przewagę technologii numerycznej nad tradycyjną, należy przeanalizować budowę mechaniczną i strukturalną współczesnej prasy krawędziowej CNC. Maszyna ta nie jest jedynie siłownikiem dociskającym stempel do matrycy – to zintegrowany system mechatroniczny, w którym każdy podzespół odpowiada za sztywność układu i precyzję geometrii gotowego wyrobu.
Konstrukcja ramy i stabilność termiczna
Rama nowoczesnej prasy CNC wykonywana jest jako monolityczna, spawana konstrukcja stalowa, która po procesie łączenia jest poddawana odprężaniu cieplnemu w specjalnych piecach. Proces ten eliminuje naprężenia wewnętrzne w materiale ramy, zapobiegając jej mikroskopijnym odkształceniom w trakcie wieloletniej pracy pod potężnymi obciążeniami (sięgającymi często od 50 do ponad 300 ton). Tradycyjne prasy, pozbawione tak rygorystycznego procesu technologicznego na etapie produkcji samej maszyny, z czasem tracą geometrię, co uniemożliwia zachowanie powtarzalności wymiarowej.
Układ napędowy: Elektrohydrauliczny system synchroniczny
W prasach CNC starszej generacji lub maszynach tradycyjnych ruch belki gnącej kontrolowany był prostym układem hydraulicznym. Skutkowało to nierównomiernym rozkładem sił, zwłaszcza gdy detal nie był gięty idealnie na środku stołu. Współczesne maszyny CNC wykorzystują zaawansowane systemy elektrohydrauliczne z zaworami proporcjonalnymi oraz liniałami optycznymi.
Liniały optyczne (zamontowane na niezależnych ramionach bocznych, odizolowanych od odkształceń ramy głównej) stale monitorują pozycję lewej i prawej strony belki z dokładnością do 0,001 mm. Sterownik CNC w czasie rzeczywistym (w cyklu trwającym ułamki milisekund) koryguje przepływ oleju w zaworach, dbając o to, by belka schodziła idealnie równolegle do stołu roboczego, eliminując asymetrię gięcia.

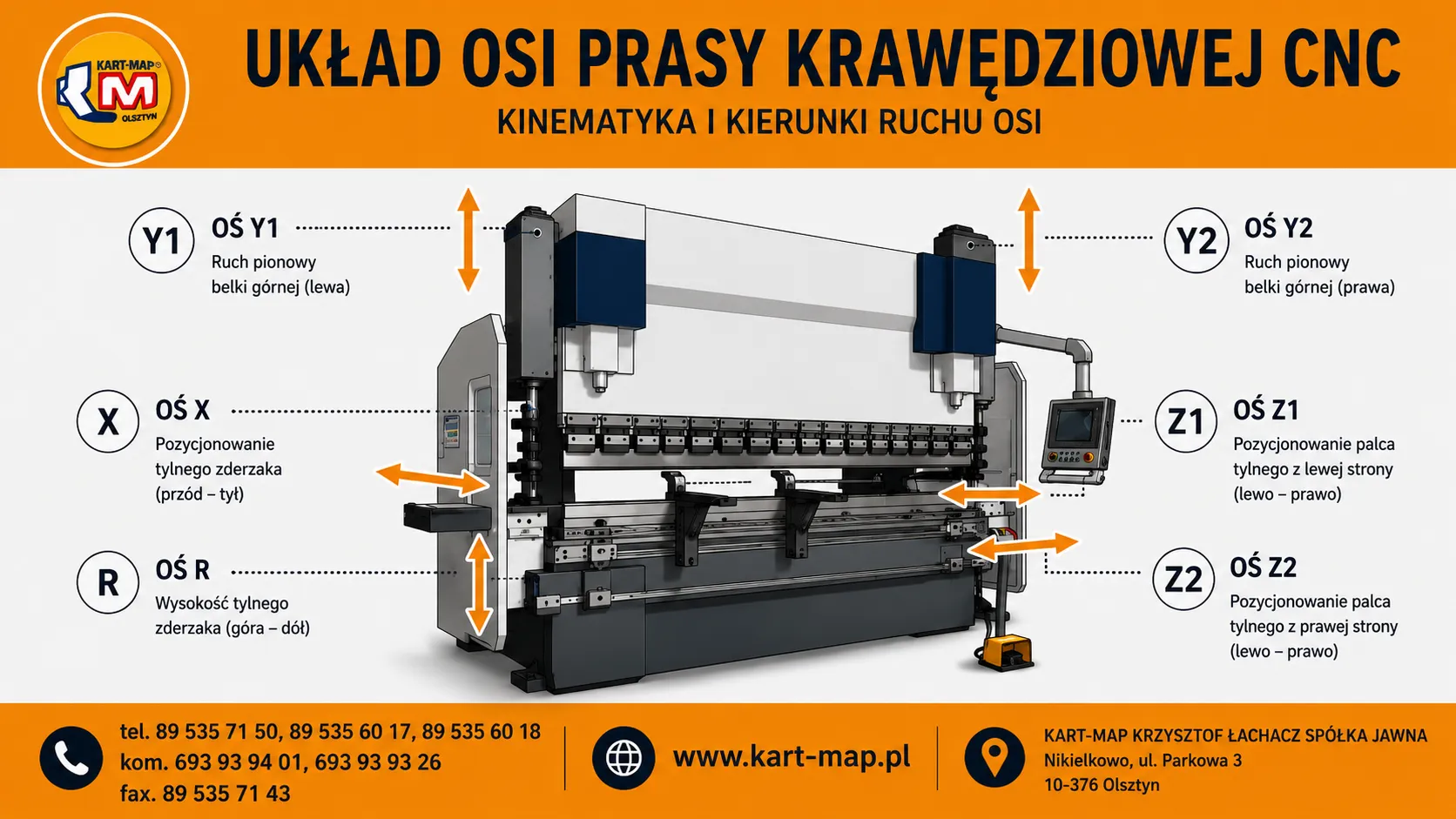

2. Wieloosiowe systemy sterowania – Kinematyka procesu CNC
Jedną z najbardziej widocznych różnic w codziennej praktyce produkcyjnej jest liczba osi sterowanych automatycznie. W tradycyjnej prasie krawędziowej operator dysponuje zazwyczaj jedną lub dwiema osiami ustawianymi ręcznie za pomocą korb lub prostych sterowników pozycyjnych. Nowoczesna prasa krawędziowa CNC w parku maszynowym Kart-Map zarządza wieloma osiami jednocześnie, co pozwala na pełną automatyzację ruchu materiału i narzędzi.
| Oś maszyny | Definicja i kierunek ruchu | Wpływ na precyzję i geometrię detalu |
|---|---|---|
| Y1 / Y2 | Niezależne osie pionowe lewego i prawego siłownika belki górnej. | Odpowiadają za precyzyjną głębokość wchodzenia stempla w matrycę. Decydują o dokładności uzyskanego kąta gięcia. |
| X | Ruch zderzaka tylnego w przód i w tył (prostopadle do linii gięcia). | Definiuje szerokość zaginanej półki. Automatyczne pozycjonowanie skraca czas przejścia do kolejnego kroku programu. |
| R | Pionowy ruch zderzaka tylnego (w górę i w dół). | Kluczowa oś przy detalach posiadających zagięcia skierowane w dół – zapobiega kolizji materiału ze strukturą zderzaka. |
| Z1 / Z2 | Ruch palców zderzaka w lewo i w prawo wzdłuż linii stołu. | Pozwala na automatyczne dopasowanie rozstawu punktów podparcia do szerokości formatki blachy bez interwencji operatora. |
| Delta X (X5) | Niezależny ruch jednego z palców zderzaka w przód/tył. | Umożliwia precyzyjne bazowanie i gięcie detali skośnych, trapezowych oraz stożkowych. |
Dzięki tak zaawansowanej kinematyce, sterownik komputerowy prasy eliminuje konieczność wielokrotnego odkładania detalu przez operatora w celu ręcznego przestawienia maszyny. Wszystkie operacje realizowane są płynnie, w jednym zamocowaniu materiału.
3. Fizyka i metalurgia gięcia: Co dzieje się wewnątrz struktury metalu?
Dla inżyniera i technologa gięcie nie jest jedynie mechaniczną zmianą kształtu arkusza blachy. To skomplikowany proces mechaniki mikrostrukturalnej, w którym materiał przechodzi przez różne fazy odkształceń. Zrozumienie tych zjawisk pozwala firmie Kart-Map na bezbłędne projektowanie procesów technologicznych.
Fazy odkształcenia: Elastyczne vs Plastyczne
W początkowej fazie nacisku stempla na blachę, w strukturze krystalicznej metalu dochodzi do odkształcenia elastycznego (sprężystego). Gdybyśmy w tym momencie unieśli belkę maszyny, arkusz powróciłby do swojego pierwotnego, całkowicie płaskiego kształtu. Dopiero po przekroczeniu wyraźnej granicy plastyczności danego materiału (Re), dochodzi do trwałego przesunięcia dyslokacji w sieci krystalicznej – metal wchodzi w fazę odkształcenia plastycznego. W tym obszarze zachodzi zjawisko umocnienia materiału przez zgniot, co oznacza, że strefa bezpośredniego gięcia staje się lokalnie twardsza, ale też bardziej krucha.
| Strefa przekroju blachy | Rodzaj dominujących naprężeń | Zachowanie mikrostruktury metalu | Główne ryzyka technologiczne i kontrola CNC |
|---|---|---|---|
| Strefa zewnętrzna (Włókna rozciągane) |
Rozciągające (siły działające na zewnątrz promienia) | Gwałtowne wydłużenie ziaren krystalicznych, przekroczenie granicy wytrzymałości Rm. | Mikrospękania, pękanie powierzchniowe blachy. Kontrola poprzez właściwy dobór promienia stempla (R). |
| Warstwa obojętna (Oś neutralna) |
Brak (strefa przejścia – naprężenia równe zero) | Brak zmian długości ziaren. Pozycja osi przesuwa się w stronę wnętrza łuku. | Błędy w obliczeniach rozwinięcia blachy. Kontrola poprzez zaimplementowanie dokładnego Współczynnika K (K-Factor) w CAD/CAM. |
| Strefa wewnętrzna (Włókna ściskane) |
Ściskające (siły skierowane do wnętrza promienia) | Silne zgniatanie i spiętrzenie materiału, lokalne umocnienie przez zgniot. | Pofalowanie krawędzi, deformacje geometryczne, zniekształcenia sąsiadujących otworów montażowych. |
4. Matematyczna powtarzalność: Sprężynowanie i systemy kompensacji (Bombaż)
Jednym z największych wyzwań w obróbce plastycznej jest zjawisko sprężynowania materiału (Springback). Wynika ono bezpośrednio z obecności fazy odkształcenia elastycznego. Po uwolnieniu nacisku stempla, wewnętrzne naprężenia sprężyste powodują, że detal próbuje wrócić do pozycji wyjściowej. Oznacza to, że jeśli chcemy uzyskać czysty kąt 90°, maszyna musi dogiąć detal mocniej – na przykład do kąta 87° lub 88°, w zależności od specyfiki surowca.
Podczas generowania nacisku rzędu kilkudziesięciu ton, zarówno belka górna, jak i stół dolny prasy krawędziowej ulegają naturalnemu ugięciu sprężystemu w swojej środkowej części. Zjawisko to powoduje, że stempel wchodzi głębiej w matrycę na krańcach maszyny, a płycej na środku. Efekt? Detal po wyjęciu z maszyny ma kąt prawidłowy na końcach (np. 90°), ale jest niedogięty w środkowej sekcji (np. 93°). Zjawisko to nazywane jest potocznie „efektem łódki”. Aby temu zapobiec, prasy CNC Kart-Map wyposażone są w zaawansowane systemy kompensacji.
| Typ systemu kompensacji | Mechanizm działania | Przewaga w technologii CNC nad tradycyjną |
|---|---|---|
| Bombaż hydrauliczny | Seria niezależnych siłowników pomocniczych wbudowanych w dolny stół maszyny generuje przeciwciśnienie wypychające stół do góry. | Sterownik CNC automatycznie dopasowuje ciśnienie w czasie rzeczywistym, proporcjonalnie do siły głównego gięcia blachy. |
| Bombaż mechaniczny (np. system Wila) | Układ precyzyjnie dociętych i spasowanych klinów stalowych, przesuwanych za pomocą dedykowanego silnika serwo. | Zapewnia idealną krzywą kompensacji na całej długości roboczej stołu. Wyklucza konieczność ręcznego podkładania folii czy papieru pod matrycę, co jest standardem w maszynach tradycyjnych. |
Dzięki automatycznemu bombażowi, siła i głębokość gięcia są identyczne na każdym milimetrze długości roboczej prasy, co gwarantuje perfekcyjną prostoliniowość i stały kąt na całej długości detalu.
5. Metodologia doboru narzędzi i geometrii: Zasada optymalnego V-matrycy
W procesie gięcia numerycznego precyzja zależy od dopasowania fizycznych wymiarów stempla i matrycy do grubości oraz właściwości mechanicznych obrabianej blachy. Błędny dobór oprzyrządowania skutkuje przeciążeniem maszyny, uszkodzeniem krawędzi materiału lub deformacją geometrii profilu. Podstawowym kryterium doboru matrycy jest szerokość jej rowka, oznaczana symbolem V.
W inżynierii precyzyjnej powszechnie stosuje się regułę empiryczną, która uzależnia szerokość rowka matrycy od grubości blachy (g). Dla standardowych stali konstrukcyjnych przyjmuje się zależność $V = 6 \times g$ do $V = 8 \times g$. W przypadku materiałów twardszych, takich jak stale wysokowytrzymałościowe lub grube blachy nierdzewne, stosunek ten zwiększa się do $V = 10 \times g$, a nawet $V = 12 \times g$, aby zredukować wymagany tonaż i zapobiec pękaniu zewnętrznych włókien metalu.
| Grubość blachy (g) [mm] | Zalecana szerokość matrycy (V) [mm] | Uzyskiwany promień wewnętrzny (Ri) [mm] | Minimalna wysokość półki (b_min) [mm] | Wymagany tonaż orientacyjny [t/m] (Stal czarna) |
|---|---|---|---|---|
| 0,8 – 1,0 | 6 | 1,0 | 4,0 | 6 – 8 |
| 1,2 – 1,5 | 10 | 1,6 | 6,5 | 11 – 15 |
| 2,0 | 16 | 2,5 | 10,5 | 17 – 22 |
| 3,0 | 24 | 4,0 | 16,0 | 25 – 32 |
| 4,0 | 32 | 5,5 | 22,0 | 35 – 45 |
| 5,0 | 40 | 6,5 | 27,0 | 48 – 60 |
Zastosowanie zbyt wąskiej matrycy drastycznie zwiększa opór plastyczny, co może doprowadzić do pocięcia blachy przez stempel lub trwałego uszkodzenia gniazda prasy. Z kolei zbyt szeroki rowek matrycy uniemożliwia uzyskanie małych, precyzyjnych promieni wewnętrznych oraz formowanie krótkich półek montażowych (b_min), co dyskwalifikuje detal w zaawansowanych konstrukcjach modułowych.
6. Typologia procesów gięcia: Analiza porównawcza metod obróbki
W zależności od wymaganej dokładności, grubości materiału oraz specyfiki geometrii wyrobu, technologowie firmy Kart-Map dobierają jedną z trzech podstawowych metod gięcia na prasach krawędziowych. Każda z nich charakteryzuje się odmienną fizyką styku narzędzia z materiałem.
| Metoda gięcia | Mechanizm fizyczny i kinematyka | Zalety i precyzja | Główne ograniczenia |
|---|---|---|---|
| Gięcie w powietrzu (Air Bending) |
Blacha opiera się jedynie na dwóch krawędziach matrycy. Stempel schodzi na określoną głębokość (oś Y), ale nie dociska materiału do dna rowka. Kąt zależy wyłącznie od głębokości wejścia stempla. | Maksymalna elastyczność. Za pomocą jednego zestawu narzędzi można uzyskać różne kąty. Wymaga mniejszej siły nacisku (tonażu). | Większa podatność na wpływ tolerancji grubości samej blachy. Wymaga zaawansowanych systemów pomiaru kąta online. |
| Gięcie matrycowe / pół-tłoczne (Bottoming) |
Stempel dociska blachę bezpośrednio do płaszczyzn rowka matrycy. Kąt gięcia jest odwzorowaniem geometrii użytego oprzyrządowania (najczęściej 90° lub 88°). | Wysoka powtarzalność geometryczna. Zjawisko sprężynowania materiału zostaje drastycznie ograniczone przez siłowy docisk końcowy. | Wymaga znacznie większych sił nacisku (ok. 3-5 razy większych niż gięcie w powietrzu). Brak możliwości zmiany kąta bez wymiany narzędzi. |
| Tłoczenie / kalibrowanie (Coining) |
Ekstremalna forma gięcia, w której stempel wprasowuje się w materiał z siłą przekraczającą granicę plastyczności w strefie gięcia, trwale przebudowując mikrostrukturę metalu. | Absolutna, mikronowa precyzja i zero sprężynowania. Promień wewnętrzny detalu jest idealnym odbiciem promienia wierzchołka stempla. | Wymaga potężnych pras o tonażach rzędu setek ton. Powoduje szybkie zużycie matryc oraz stempli. Ograniczone do cienkich blach. |
7. Przewodnik CAD/CAM: Parametryzacja matematyczna dla konstruktorów
Jednym z najczęstszych błędów w przygotowaniu produkcji prefabrykatów metalowych jest projektowanie detali przestrzennych 3D bez uwzględnienia rzeczywistych naddatków technologicznych blachy. Aby rozłożony, płaski wzorzec (formatka przeznaczona do wycięcia laserowego) po przejściu przez prasę krawędziową uzyskał idealne wymiary zewnętrzne, oprogramowanie CAD/CAM musi precyzyjnie obliczyć ubytek materiału po gięciu (Bend Deduction).
Współczynnik K (K-Factor) jako fundament obliczeń
Współczynnik K określa stosunek położenia osi obojętnej (neutralnej) do całkowitej grubości blachy. Wartość ta bezpośrednio modyfikuje matematyczny wzór na rozwinięcie blachy:
$$K = \frac{t}{g}$$
Gdzie t oznacza odległość osi obojętnej od powierzchni wewnętrznej zagięcia, a g to całkowita grubość blachy. Poniższa tabela przedstawia standardowe, inżynieryjne wartości współczynnika K, które programiści CNC w firmie Kart-Map wdrażają podczas parametryzacji środowiska produkcyjnego.
| Gatunek materiału | Stosunek promienia do grubości (Ri / g) | Zalecana wartość Współczynnika K | Charakterystyka plastyczna |
|---|---|---|---|
| Stal czarna (S235JR / S355) | 0,5 – 1,0 | 0,33 – 0,38 | Standardowa plastyczność, przewidywalne zachowanie osi neutralnej. |
| Stal czarna (S235JR / S355) | 1,0 – 3,0 | 0,40 – 0,45 | Wraz ze wzrostem promienia oś obojętna przesuwa się bliżej środka przekroju. |
| Stal nierdzewna (Inox / 1.4301) | 0,5 – 1,5 | 0,35 – 0,38 | Wyższa twardość strukturalna, oś obojętna mocniej przesunięta do wewnątrz łuku. |
| Aluminium (AlMg3 / AW-5754) | 1,0 – 2,0 | 0,42 – 0,45 | Wysoka plastyczność, mniejsze przesunięcie osi neutralnej przy gięciu. |
Równanie rozwinięcia blachy (Ubytek materiału po gięciu)
Dla konstruktorów przygotowujących pliki produkcyjne, kluczowym parametrem obliczeniowym dla gięcia pod kątem 90° jest skompensowanie wymiarów zewnętrznych (A i B) o wartość ubytku materiału (BD – Bend Deduction). Całkowita długość rozłożonej formatki (L) opisywana jest następującym równaniem inżynieryjnym:
$$L = A + B – BD$$
Wartość BD jest bezpośrednio powiązana z rozciąganiem włókien zewnętrznych i zależy od szerokości matrycy oraz współczynnika K. Pominięcie tego parametru w środowisku CAD sprawia, że gotowy wyrób będzie większy o ułamek milimetra na każdym wykonanym gięciu, co uniemożliwi pasowanie ciasnych tolerancji w branżach takich jak automotive czy meblarstwo metalowe.
8. Analiza ekonomiczna: Koszty ukryte w procesach obróbki plastycznej
W kalkulacjach budżetowych projektów B2B cena jednostkowa pojedynczego uderzenia prasy bywa myląca. Pełna optymalizacja kosztów wymaga spojrzenia na proces przez pryzmat TCO (Total Cost of Ownership – Całkowity Koszt Posiadania/Wytworzenia). Tradycyjne gięcie, choć obciążone niższą stawką za roboczogodzinę maszyny, generuje szereg kosztów ukrytych, które drastycznie obniżają rentowność produkcji seryjnej.
| Kategoria kosztów | Generowanie kosztów w metodzie tradycyjnej | Optymalizacja i eliminacja kosztów w technologii CNC |
|---|---|---|
| Czas przezbrojenia i ustawiania (Setup Time) | Długi proces ręcznego montażu matryc, mechanicznego pozycjonowania zderzaków i fizycznych pomiarów. Maszyna nie zarabia podczas kalibracji. | Wczytanie gotowego kodu NC z bazy danych trwa sekundy. Cyfrowe pozycjonowanie osi (X, R, Z) odbywa się automatycznie w ułamku sekundy. |
| Odpady technologiczne (Scrap Rate) | Ustawianie kąta „na oko” i ręczne kompensowanie sprężynowania wymaga zużycia od 2 do kilku sztuk arkuszy blachy na każdą próbę technologiczną. | Algorytmy symulacyjne i automatyczna kompensacja strzałki ugięcia sprawiają, że pierwsza sztuka po uruchomieniu programu jest detalem gotowym. |
| Kontrola jakości i poprawki (Rework) | Wysokie ryzyko odchyłek wewnątrz jednej serii (zmęczenie operatora). Konieczność ręcznego sortowania detali i odrzucania braków przed montażem. | Mikronowa powtarzalność eliminująca wahania wymiarowe. Detale są identyczne, co eliminuje etap wtórnej weryfikacji i poprawek. |
| Koszt ryzyka kolizji | Brak możliwości wirtualnej weryfikacji. Błąd operatora w sekwencji ruchów grozi zniszczeniem blachy lub drogich matryc. | Oprogramowanie CAD/CAM przeprowadza pełną symulację 3D przed fizycznym uruchomieniem prasy, wykrywając potencjalne kolizje w kodzie. |
9. Case Studies – Trzy studia przypadków z praktyki inżynieryjnej
Teoria inżynieryjna nabiera pełnej wartości dopiero w starciu z realnymi wyzwaniami produkcyjnymi. Poniższe studia przypadków obrazują, w jaki sposób zaawansowane zaplecze technologiczne firmy Kart-Map rozwiązuje krytyczne problemy konstrukcyjne i optymalizuje budżety klientów.
Case Study 1: Produkcja seryjna obudów telekomunikacyjnych (Branża HVAC / IT)
- Wyzwanie: Klient zlecił wykonanie serii 1500 sztuk obudów szaf sterowniczych z blachy ocynkowanej o grubości 1,2 mm. Każdy detal posiadał 12 gięć, w tym ciasne przetłoczenia i gęsto rozmieszczone otwory montażowe pod wentylatory, umieszczone zaledwie 3 mm od linii gięcia. Tolerancja montażowa wynosiła rygorystyczne +/- 0,15 mm.
- Problem tradycyjny: Próba realizacji zlecenia na maszynach tradycyjnych generowała deformację otworów (rozciąganie w owale) oraz brak powtarzalności kątów na długości 1200 mm (efekt łódki), co uniemożliwiało szybkie ryglowanie drzwi szafy. Odsetek braków wynosił blisko 14%.
- Rozwiązanie Kart-Map: Zastosowano numeryczną prasę krawędziową z automatycznym bombażem hydraulicznym. W oprogramowaniu CAM zmodyfikowano naddatki technologiczne, uwzględniając precyzyjny współczynnik K (K-Factor = 0,36) oraz dobrano matrycę o optymalnym rowku V=8 mm ze specjalnymi wkładkami kompozytowymi zapobiegającymi rysowaniu ocynku. Efekt? Czas produkcji skrócił się o 65%, tolerancja wymiarowa została utrzymana w granicach 0,08 mm, a odsetek odpadów spadł do 0%.
Case Study 2: Elementy konstrukcyjne dla branży Automotive (Grube blachy i stale konstrukcyjne)
- Wyzwanie: Produkcja wsporników zawieszenia pojazdów specjalnych ze stali konstrukcyjnej S355 o grubości 5,0 mm. Kluczowym parametrem było uzyskanie precyzyjnego promienia wewnętrznego (Ri = 5,0 mm), gwarantującego odporność na zmęczenie materiału pod wpływem obciążeń dynamicznych.
- Problem tradycyjny: Tradycyjne gięcie matrycowe bez kontroli tonażu powodowało pękanie zewnętrznych włókien blachy wzdłuż linii walcowania surowca. Maszyny warsztatowe nie dysponowały dostateczną siłą docisku, by wywołać kontrolowane płynięcie metalu bez uszkadzania struktury.
- Rozwiązanie Kart-Map: Technologowie wdrożyli proces gięcia w powietrzu (Air Bending) na prasie o tonażu 220 ton. Zastosowano precyzyjną matrycę V=40 mm oraz stempel o promieniu wierzchołka dopasowanym do wymagań wytrzymałościowych. Sterowanie osiami pionowymi Y1 i Y2 pozwoliło na idealne kontrolowanie punktu plastyczności metalu, eliminując ryzyko powstawania mikropęknięć powierzchniowych struktury. Wsporniki przeszły pomyślnie badania nieniszczące (NDT).
Case Study 3: Estetyczne panele elewacyjne ze szczotkowanej stali nierdzewnej (Architektura i Design)
- Wyzwanie: Wykonanie długich (3000 mm) paneli ściennych z kwasoodpornej stali szczotkowanej (AISI 304) o grubości 1,5 mm. Głównym kryterium odbioru była absolutna nienaganność estetyczna – brak jakichkolwiek śladów narzędzi, zarysowań czy odbić matrycy na zewnętrznej, widocznej powłoce dekoracyjnej.
- Problem tradycyjny: Klasyczne prasy krawędziowe bez systemów ochrony powierzchni pozostawiały ciemne, starte ślady wzdłuż linii styku blachy z matrycą. Dodatkowo, brak kompensacji ugięcia stołu na długości 3 metrów powodował widoczną falistość kąta (różnice rzędu 2-3 stopni między środkiem a końcami panelu).
- Rozwiązanie Kart-Map: Do realizacji wdrożono prasę krawędziową wyposażoną w mechaniczny bombaż osiowy oraz specjalną folię ochronną elastomerową, która odizolowała obrabiany metal od stalowych krawędzi matrycy. Dzięki cyfrowemu sterowaniu i kompensacji online, uzyskano perfekcyjnie prostą linię gięcia z zachowaniem identycznego kąta na całej długości 3000 mm, zachowując nienaruszoną strukturę szczotkowania stali.
10. Proces technologiczny w Kart-Map: Od pliku CAD do gotowego wyrobu
Przemysłowa obróbka metali w firmie Kart-Map to powtarzalny, ściśle monitorowany proces zarządzany przez zintegrowany system ERP/CAM. Każde zlecenie realizowane jest według rygorystycznej ścieżki technologicznej, co gwarantuje najwyższą jakość końcową:
- Analiza inżynieryjna i weryfikacja dokumentacji: Klient dostarcza pliki w formacie 3D (STEP, IGES) lub płaskie wektory (DXF/DWG). Dział technologiczny weryfikuje poprawność rozwinięć blachy, sprawdza kolizyjność geometrii i dobiera parametry materiałowe.
- Przygotowanie kodu NC i symulacja wirtualna: Za pomocą dedykowanego oprogramowania programista CNC tworzy sekwencję kroków dla prasy krawędziowej, dobiera stempel, matrycę oraz definiuje pozycje tylnych zderzaków w osiach X, R, Z. System wykonuje symulację 3D w celu wykrycia ewentualnych kolizji.
- Wycinanie laserowe formatki: Przed etapem gięcia, arkusz blachy trafia na wycinarkę laserową. Dzięki optymalizacji rozkroju (nesting), formatki wycinane sunt z maksymalną oszczędnością surowca i idealną krawędzią startową do bazowania na prasie.
- Fizyczne gięcie numeryczne: Uzbrojona w odpowiednie narzędzia prasa krawędziowa CNC realizuje zaprogramowany cykl. Operator bazuje formatkę na automatycznych palcach zderzaka, a system kontroli ugięcia i pomiaru sprężynowania na bieżąco nadzoruje parametry każdej osi.
- Kontrola jakości i pakowanie: Gotowa partia detali trafia do strefy kontroli jakości, gdzie za pomocą skalibrowanych przyrządów cyfrowych weryfikowana jest zgodność wymiarowa z rysunkiem technicznym. Następnie elementy są zabezpieczane przed zarysowaniem i paletowane.
11. Zaawansowane FAQ – Odpowiedzi na pytania inżynieryjne
| Nr | Pytanie technologiczne / Problem | Szczegółowe wyjaśnienie inżynieryjne i rozwiązanie CNC |
|---|---|---|
| 1 | Como obecność otworów perforowanych blisko linii gięcia wpływa na proces CNC? | Otwory umieszczone zbyt blisko linii gięcia (w strefie plastycznego płynięcia materiału) ulegają nieuchronnej deformacji rozciągającej. Bezpieczna odległość krawędzi otworu od linii gięcia powinna wynosić minimum dwukrotność grubości blachy (2 × g) plus promień wewnętrzny gięcia (Ri). Jeśli projekt wymaga mniejszych odległości, w technologii CNC stosuje się matryce obrotowe typu WingBend, które podpierają blachę na całej płaszczyźnie podczas obrotu, minimalizując zniekształcenia perforacji. |
| 2 | W jaki sposób lakierowanie proszkowe wpływa na pasowanie wymiarowe detali po gięciu? | Lakierowanie proszkowe nakłada na metal warstwę ochronno-dekoracyjną o grubości od 60 do nawet 120 mikronów (0,06 – 0,12 mm) z każdej strony. Konstruktor musi uwzględnić ten naddatek (tzw. grubość powłoki) na etapie projektowania gięć w CAD. W przeciwnym razie, idealnie wygięte elementy obudowy po pomalowaniu nie złożą się ze sobą z powodu zbyt małych luzów montażowych. |
| 3 | Czy istnieje limit długości gięcia blach w technologii sterowanej numerycznie? | Limit ten wynika bezpośrednio z fizycznych gabarytów maszyny – a dokładniej z długości stołu roboczego oraz prześwitu między kolumnami bocznymi ramy prasy. Park maszynow Kart-Map pozwala na realizację zaawansowanych zleceń wielkogabarytowych, gwarantując pełną kompensację strzałki ugięcia nawet na skrajnych długościach arkuszy. |
| 4 | Co to jest minimalna wysokość półki (b_min) i dlaczego nie można jej dowolnie zmniejszać? | Minimalna półka to najkrótszy odcinek blachy, jaki można bezpiecznie zagiąć. Wynika on z fizyki oparcia formatki o krawędzie matrycy. Jeśli półka będzie zbyt krótka, krawędź blachy „wpadnie” do rowka V zamiast się o nią oprzeć, co uniemożliwi wykonanie gięcia i zniszczy detal. Standardowo b_min wynosi około 4-krotności grubości blachy i jest ściśle powiązana z szerokością użytej matrycy. |
| 5 | Jak kierunek walcowania blachy wpływa na jakość i kąt gięcia? | Blachy hutnicze wykazują anizotropię właściwości mechanicznych. Gięcie wzdłuż linii walcowania (równolegle do włókien) wiąże się z większym ryzykiem pękania zewnętrznej strefy rozciąganej oraz silniejszym sprężynowaniem. Gięcie w poprzek włókien jest bezpieczniejsze i pozwala na uzyskanie mniejszych promieni. Oprogramowanie CAM w firmie Kart-Map uwzględnia ten czynnik już na etapie nestingu (układania detali na arkuszu do cięcia laserem). |
| 6 | Czym różni się promień stempla od rzeczywistego promienia wewnętrznego (Ri) detalu? | W metodzie gięcia w powietrzu (Air Bending) promień wewnętrzny detalu (Ri) nie jest identyczny z promieniem wierzchołka stempla. Ri zależy głównie od szerokości rowka matrycy (V) i wynosi w przybliżeniu od 1/6 do 1/8 szerokości tego rowka (tzw. zasada 15-20% V). Dopiero przy gięciu matrycowym (Bottoming) lub tłoczeniu promień stempla zostaje mechanicznie wymuszony i odwzorowany w materiale. |
| 7 | Dlaczego stal nierdzewna wymaga większej siły nacisku prasy niż stal czarna o tej samej grubości? | Stal nierdzewna (np. kwasoodporna AISI 304 lub 316) posiada znacznie wyższą granicę plastyczności (Re) oraz silniejsze skłonności do umocnienia wydzieleniowego podczas odkształcania na zimno. Aby wywołać w niej trwałe odkształcenie plastyczne, prasa krawędziowa CNC musi wygenerować tonaż o około 50-60% wyższy niż w przypadku standardowej stali konstrukcyjnej (np. S235JR). |
| 8 | Czy na prasie krawędziowej CNC można zginać blachy oklejone folią ochronną? | Tak, stosowanie blach z fabryczną folią ochronną (laserową lub głębokotłoczną) jest standardem przy obróbce stali nierdzewnej i aluminium. Folia chroni powierzchnię przed zarysowaniami podczas manipulacji. Dodatkowo, w firmie Kart-Map stosuje się specjalne matryce z powłokami z tworzyw sztucznych lub dedykowane taśmy elastomerowe, co całkowicie eliminuje powstawanie śladów tarcia stali o stal. |
| 9 | Jakie są objawy i skutki przeciążenia prasy krawędziowej przy złym doborze narzędzi? | Próba gięcia grubej blachy na zbyt wąskiej matrycy powoduje gawatłowny wzrost ciśnienia w układzie elektrohydraulicznym. Skutkuje to miejscowym plastycznym odkształceniem wierzchołka stempla (jego spłaszczeniem), pękaniem krawędzi matrycy, a w skrajnych przypadkach mikropęknięciami samej belki gnącej. Systemy CNC posiadają zabezpieczenia przeciążeniowe, które blokują ruch maszyny, jeśli wymagany tonaż przekracza bezpieczne limity dla wybranych w programie narzędzi. |
| 10 | Jakie formaty plików cyfrowych gwarantują najszybszą wycenę i uruchomienie produkcji CNC? | Najbardziej optymalnym zestawem dokumentacji są modele przestrzenne 3D w formacie STEP (.stp) lub IGES (.igs), które pozwalają oprogramowaniu CAM na automatyczne wczytanie geometrii bryły i wyliczenie gięć. Do weryfikacji wymiarowej oraz detali płaskich niezbędne są pliki wektorowe 2D w formacie DXF lub DWG, zawierające czytelne warstwy z liniami gięcia i parametrami tolerancji. |
12. Podsumowanie i wnioski biznesowe
Dogłębna analiza technologiczna i ekonomiczna pokazuje, że nowoczesne gięcie CNC oraz tradycyjna obróbka plastyczna to metody dedykowane do zupełnie innych zadań rynkowych. Gięcie tradycyjne, oparte na manualnej kalibracji, pozostaje narzędziem pomocniczym – idealnym do szybkich, jednostkowych prac warsztatowych, naprawczych oraz wszędzie tam, gdzie rygor tolerancji wymiarowej oraz idealna estetyka powierzchni schodzą na dalszy plan.
W przypadku seryjnej produkcji przemysłowej, elementów maszyn, zaawansowanych obudów elektroniki czy skomplikowanych konstrukcji budowlanych, technologia sterowania numerycznego CNC jest jedynym uzasadnionym wyborem biznesowym. Zapewnia wybitną powtarzalność geometryczną, minimalizuje straty drogiego surowca poprzez eliminację odpadów próbnych i całkowicie odcina ryzyko błędów ludzkich.
Kluczem do sukcesu rynkowego końcowego produktu pozostaje jednak współpraca z doświadczonym i stabilnym partnerem technologicznym. Wybierając precyzyjne usługi realizowane w parku maszynowym firmy Kart-Map, zyskujesz pewność, że Twój projekt przejdzie rygorystyczną weryfikację inżynieryjną, zostanie zoptymalizowany pod kątem kosztów wytworzenia i wykonany z mikronową dokładnością, zgodnie z najwyższymi standardami współczesnego przemysłu.
